Introduktion
Plast trigger sprayers är en av de mest använda flytande dispenseringsanordningarna inom det dagliga livet och industriella områden. Från hushållens rengöringsprodukter, trädgårdslösningar, föremål för personlig vård, till bil- och industrikemikalier har triggersprutor visat sig vara extremt mångsidiga och kostnadseffektiva. Utformningen av en plastutlösare kan verka enkel vid första anblicken, men i verkligheten integreras den Fluid Dynamics, Material Science, Ergonomic Design och Industrial Manufacturing .
En trigger sprayers grundläggande idé är att konvertera den manuella kraften som används av användaren till tryck som atomiserar vätska till en fin dimma eller ström. Till skillnad från tryckflaskor som förlitar sig på gasdrivmedel beror en triggersprut helt på mekanisk pumpåtgärd . Detta gör det säkrare, återanvändbart och mer miljövänligt. I det här avsnittet kommer vi först att analysera dess strukturella design, följt av ett djupt dyk i dess arbetsprinciper, och slutligen utforska hur designoptimeringar kan leda till bättre prestanda och hållbarhet.

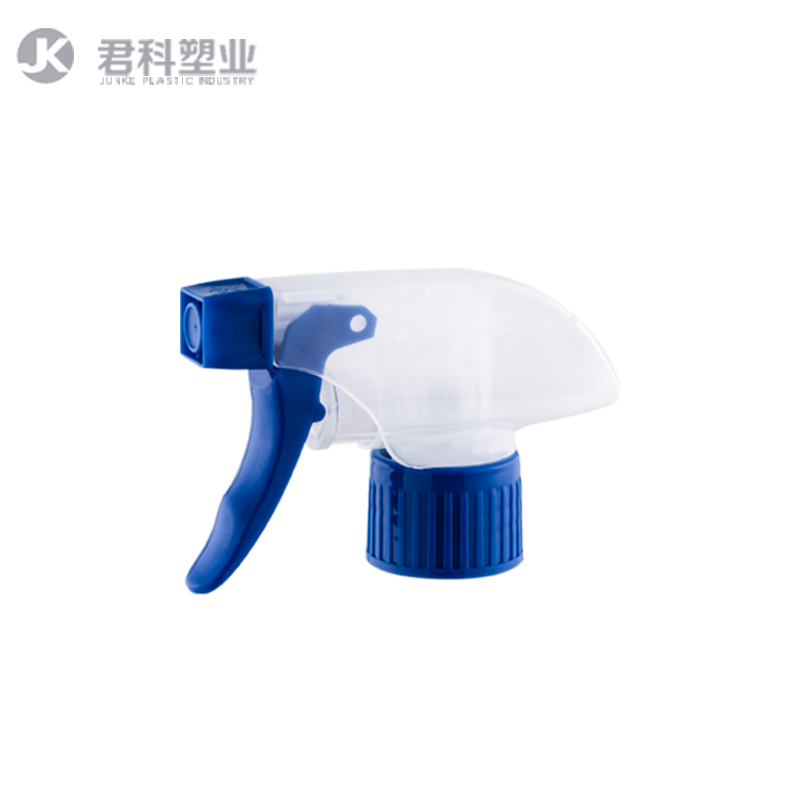

Strukturell design av en plastutlösare sprayer
Den strukturella utformningen av en plastutlösarsprut består av flera väsentliga komponenter som arbetar i harmoni för att uppnå flytande leverans. Varje del har sin specifika roll och bidrar till sprutens effektivitet. Nedan följer de viktigaste elementen:
Utlösare
Avtryckaren är Primärt gränssnitt mellan användaren och enheten . Dess huvudsakliga syfte är att överföra fingrarna till pumpsystemet. De flesta triggers är utformade med ergonomiska överväganden: längden, krökningen och strukturen påverkar allt hur bekvämt det känns i handen. För professionella tillämpningar, som industriell städning, förstärks ofta avtryckaren för att motstå långsiktig upprepad användning.
Pumpkammare
Pumpkammaren är hjärtat i sprutan. Den innehåller kolv- och vårmekanismen som skapar sug och tryck som är nödvändig för vätskrörelse. Pumpkammarens volym påverkar direkt doseringen per spray. En väl utformad pumpkammare balanserar effektiviteten och användarinsatserna, vilket säkerställer att en dragning levererar rätt mängd vätska. Sprutor av hög kvalitet använder ofta precisionsmatade pumpkamrar för att minimera läckage och slitage.
Dopprör
Doppröret sträcker sig in i den flytande behållaren och säkerställer att vätskan kan utarbetas i pumpkammaren. Vanligtvis tillverkad av Polyeten (Pe) eller polypropen (Pp) , DIP -röret måste motstå kemisk korrosion, särskilt när det används med sura eller alkaliska rengöringslösningar. Längden på doppröret matchas till behållarstorleken för att minimera rester av vätska.
Munstycke
Munstycket bestämmer den slutliga formen för flytande leverans: dimma, ström eller skum. Justerbara munstycken används ofta för att tillhandahålla multifunktionalitet i en enhet. Till exempel kan en rengöringsspray behöva en bred dimma för stora ytor och en smal ström för riktade fläckar. Munstycksdesignen är en direkt tillämpning av flytande mekanik , där vätskan tvingas genom små öppningar som bryter den i små droppar.
Ventilsystem
Ventilsystemet säkerställer envägs vätskeflöde . Vanligtvis finns det två kontrollventiler: en vid dopprörets ingång (inloppsventil) och en vid munstyckets utgång (utloppsventil). Dessa förhindrar att vätskan strömmar bakåt och håller pumpkammaren grundad för nästa användning. Ventilsystemets precision påverkar sprutans effektivitet.
Här är en enkel jämförelse av olika material som används i nyckelkomponenter:
| Komponent | Gemensam material | Fördelar | Begränsningar |
|---|---|---|---|
| Utlösare | PP plast | Lätt, låg kostnad | Kan slitna under tung användning |
| Pumpkammare | PP eller ABS | Hållbar, stark | Inte alltid kemisk resistent |
| Dopprör | PE | Flexibel, motståndskraftig mot böjning | Begränsad kemisk kompatibilitet |
| Munstycke | PP | Lätt att forma, exakta öppningar | Kan täppa med tjocka vätskor |
| Fjädra | Rostfritt stål | Korrosionsbeständig, långvarig | Högre kostnad än plastfjädrar |
Arbetsprincip för en plastutlösare sprayer
Arbetsprincipen för en triggersprut kretsar kring att omvandla manuell kraft till hydrauliskt tryck, följt av finfördelning vid munstycket. Processen kan delas in i flera steg:
Steg 1: Initiering
När användaren trycker på avtryckaren skjuts kolven in i pumpkammaren. Denna åtgärd komprimerar luften inuti och genererar ett negativt tryck vid inloppet.
Steg 2: sug
På grund av det negativa trycket öppnas inloppsventilen vid doppröret, vilket gör att vätska kan stiga in i pumpkammaren. Denna åtgärd liknar dricka med ett sugrör, men den är automatiserad genom mekanisk komprimering.
Steg 3: Kompression
När användaren fortsätter att trycka trycker kolven vätskan inuti pumpkammaren mot utloppsventilen. När ett tröskeltryck har uppnåtts öppnas utloppsventilen.
Steg 4: Atomisering
Vätskan lämnar munstycket med hög hastighet. Munstycksstrukturen, som ofta består av fina spår och smala öppningar, bryter vätskan i droppar. Detta atomiseringsprocess Bestämmer om utgången är en dimma eller en ström.
Steg 5: Återställ
När användaren släpper uttryckaren skjuter fjädern inuti pumpkammaren kolven tillbaka till sitt ursprungliga position. Inloppsventilen stängs för att förhindra att vätska strömmar bakåt, medan kammaren fylls på för nästa spray. Denna cykel kan upprepas otaliga gånger beroende på komponenternas hållbarhet.
Viktiga punkter i designoptimering
Designoptimering är det som gör en sprut överlägsen en annan. Genom att förbättra kritiska områden kan tillverkare förbättra hållbarhet, komfort och prestanda.
Munstycke
Munstycket har störst inverkan på användarupplevelsen. Ett munstycke av hög kvalitet bör tillåta justerbara mönster, såsom dimma, ström eller skum. Skummunstycken används ofta för tvättmedel, medan dimstycken föredras för trädgårdsskötsel eller personlig vård. Avancerade mönster kan inkludera anti-tilltäppningsfunktioner för att hantera viskösa vätskor.
Urval
Materialval är avgörande eftersom sprutor utsätts för olika kemikalier. Starka alkaliska rengöringsmedel kräver resistenta plast som polypropen eller fluoropolymerer . För miljövänliga alternativ experimenterar vissa tillverkare med biologiskt nedbrytbar plast.
Ergonomi
Ergonomisk design säkerställer att användare kan använda sprutan bekvämt under längre perioder. Detta inkluderar triggerform, motståndsnivå och greppkonstruktion. Till exempel förbättrar ett mjukt gummilager greppet och minskar tröttheten.
Varaktighet
Hållbarhet påverkas av kvaliteten på fjädrar, ventiler och tätningar. Rostfritt stålfjädrar förlänger en sprutens livslängd jämfört med plastfjädrar. På liknande sätt förhindrar dubbelseglade ventiler läckor och upprätthåller konsekvent prestanda.
Plastutlösarsprutan är mer än bara ett enkelt hushållsverktyg. Det förkroppsligar en blandning av Maskinteknik, vätskedynamik och ergonomisk design . Från dess noggrant utformade komponenter som utlösaren, pumpkammaren, doppröret och munstycket, till dess effektiva arbetsprincip baserat på sug och finfördelare, är varje detalj viktig för att bestämma prestanda och hållbarhet. Med ökande fokus på hållbarhet ligger framtiden för trigger sprayers i användningen av återvinningsbara eller biologiskt nedbrytbara material och mönster som minskar avfallet samtidigt som man bibehåller prestanda. Att förstå strukturen och principerna bakom detta vardagliga verktyg förbättrar inte bara uppskattningen av dess användbarhet utan banar också vägen för innovation inom förpacknings- och flytande dispenseringsindustrier.
